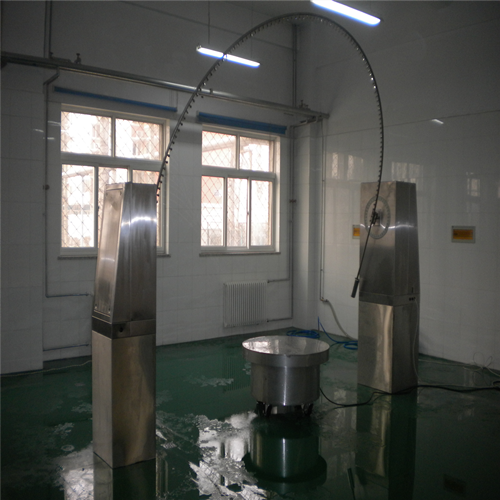

IP防护等级试验装置结构：

 1、装置组成：试验装置由储水箱、加压水泵、调压阀、流量调节器、压力表、水管、分流装置及喷射支架（可与洒水莲蓬装置共用）电器控制箱等组成。

 2、冲水配备两套流量计，泄流阀，两套压力表分别控制流量和压力，冲水合用一台压力水泵。

 3、冲水式喷嘴选用SUS304不锈钢特制，箱盖上有专门安置喷嘴的插孔。

 4、储水箱：加厚SUS304不锈钢板材氩弧焊接制成。

 5、喷射支架：不锈钢精加工制成。

 6、防喷试验时可移动至任何一处适合场所防喷试验，按所须要求调节好流量、压力、时间及喷射范围即可进行试验。

 7、水流水压控制：通过调节节流阀控制流量和压力。

 8、流量计，压力表等都选用产品；进口执行元器件；时间自由设定控制。

 9、设备整体为一套设备，整个控制系统在试验箱体的右侧，方便实用。

IP防护等级试验装置适用范围安装场所要求

该设备不同于一般的装置，所以安装场地有如下特别说明：

1、场地必须有足够大的空间可容纳试验设备，并留有适当的维护空间。

2、装置供给电源应有良好的接地设施；

3、场地空间高度应能使装置安置完毕后，能正常运转工作及日后维护、修理等；

4、装置所处常年温度应保持在2—35℃，相对湿度不大于85%的场所，并且，有良好的通风设施；

5、应安装在灰尘少的场所；

6、安装场所的环境温度切忌急剧变化；

7、应安装在水平的地面上（安装时应用水平仪在地面上确定水平）；

8、应安装在无直射阳光的场所；

9、应安装在远离可燃物、易炸物及高温发热源的地方。
